Ligações de solda por ultra-som de vidro titânio cerâmica de aço inoxidável

Ligações de solda por ultra-som de vidro titânio cerâmica de aço inoxidável

A solda por ultrassom pode unir vidro, titânio, aço inoxidável e cerâmica.

Princípio da solda por ultrassom

Vibração e cavitação: a solda ultra-sônica utiliza vibração ultrassônica.Quando a corrente de alta frequência passa pelo transdutor, o cristal piezoelétrico deforma e se expande, gerando vibrações ultra-sônicas.Esta vibração é transmitida para a solda e a superfície do material a ser soldado através da cabeça de soldaduraNa solda fundida, a vibração ultrassônica provoca cavitação, gerando ondas de choque quando as bolhas explodem.óleo, e poeira na superfície do material base.
Reação Química da Soldadura Ativa: Soldaduras ativas especiais como Cerasolzer são usadas na soldadura por ultrassom.SilícioDurante o processo de solda, estes elementos combinam-se com o oxigénio no ar para formar óxidos.que se ligam quimicamente às camadas de óxido nas superfícies de materiais como o vidro, cerâmica e metais, alcançando ligação.

Excelente capacidade de moldagem: pode melhorar significativamente o efeito de moldagem da solda na superfície da peça.Pode ser difícil obter uma boa umedecimento em alguns materiais com baixa soldabilidadeNo entanto, o soldador ultra-sônico pode superar este problema, garantindo uma junção de soldadura mais uniforme e completa.
Ligações de solda de alta qualidade: Ao promover uma melhor penetração e adesão da solda, a solda por ultrassom ajuda a formar ligações de solda com maior resistência e melhor condutividade elétrica.Isto é particularmente importante em aplicações onde é necessária uma elevada fiabilidade, como na indústria electrónica para a fabricação de placas de circuito impresso.
Dano térmico reduzido: em comparação com os métodos tradicionais de solda que dependem principalmente de altas temperaturas para derreter a solda,A solda por ultra-som pode obter bons resultados de solda a temperaturas relativamente mais baixasIsto ajuda a reduzir o risco de danos térmicos na peça de trabalho, especialmente para componentes e materiais sensíveis ao calor.
Adequado para vários materiais: pode ser usado para soldar uma grande variedade de materiais, incluindo alguns metais difíceis de soldar, como alumínio e cobre.As vibrações ultra-sônicas podem quebrar as camadas de óxido nestes materiais, permitindo uma solda bem sucedida.

Aplicações

Fabricação de eletrônicos: É amplamente utilizado na produção de placas de circuito impresso (PCBs), para solda de componentes como resistores, capacitores, circuitos integrados, etc. no PCB.A alta precisão e fiabilidade da solda ultra-sônica garantem a qualidade dos produtos eletrónicos.
Indústria automóvel: na fabricação de eletrônicos automotivos, tais como a produção de unidades de controle do motor, módulos de eletrônica de potência e arneses de fiação automotiva,A soldagem por ultra-som é utilizada para obter conexões fiáveis entre diferentes componentes.
Aeroespacial e Defesa: Devido à sua alta confiabilidade e capacidade de lidar com materiais de alto desempenho, a solda por ultrassom é usada na produção de eletrônicos aeroespaciais e de defesa,onde a qualidade e a fiabilidade das juntas de solda são de extrema importância.
Fabricação de jóias: Também é empregada na indústria de jóias para soldar metais preciosos e pedras preciosas.O controle preciso e o processo de solda suave da solda ultra-sônica ajudam a evitar danos aos materiais delicados e a garantir a qualidade da jóia.

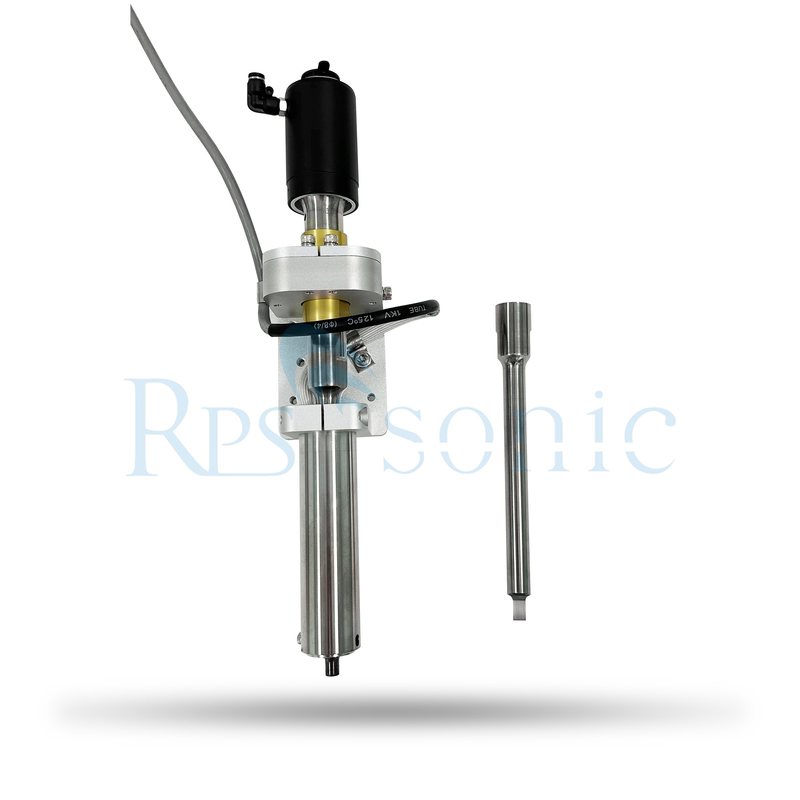

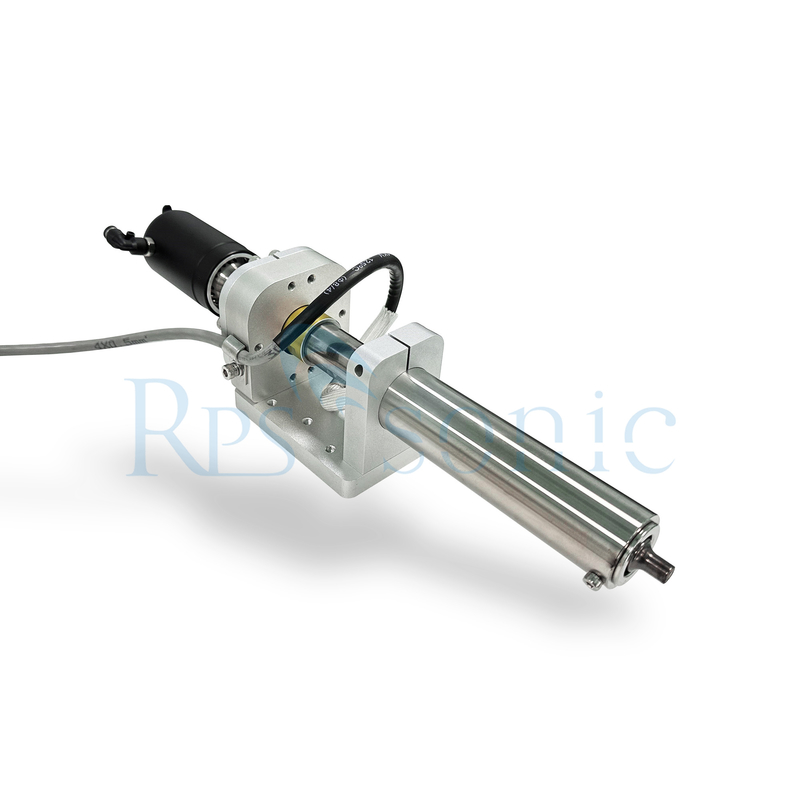

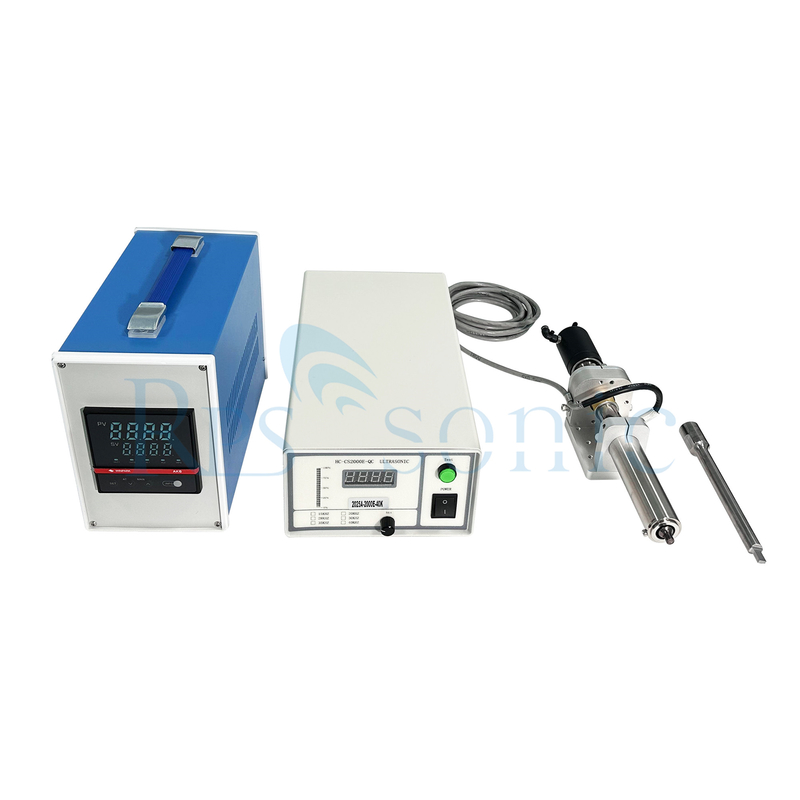

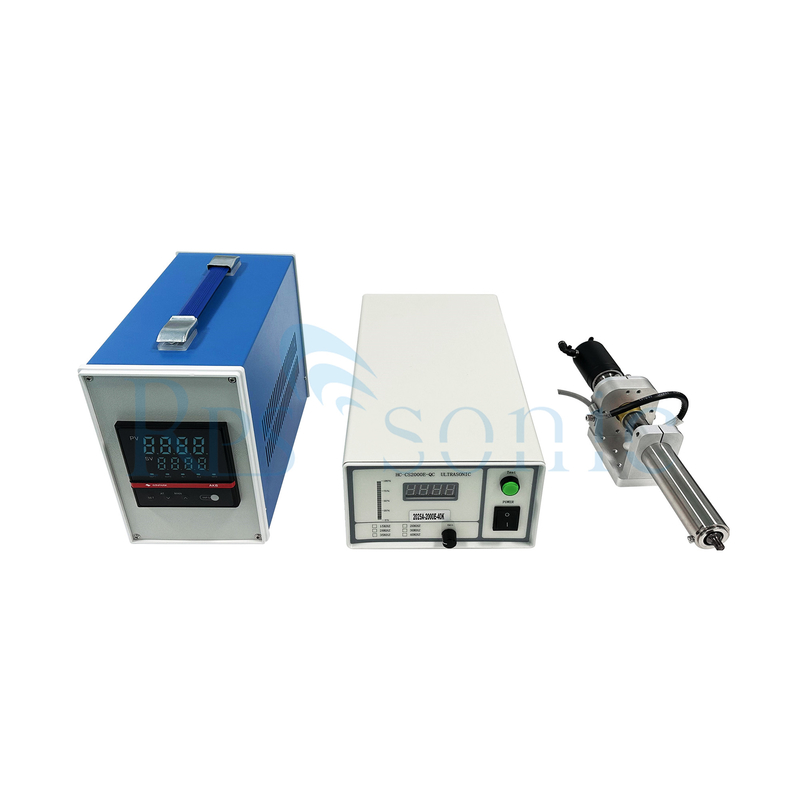

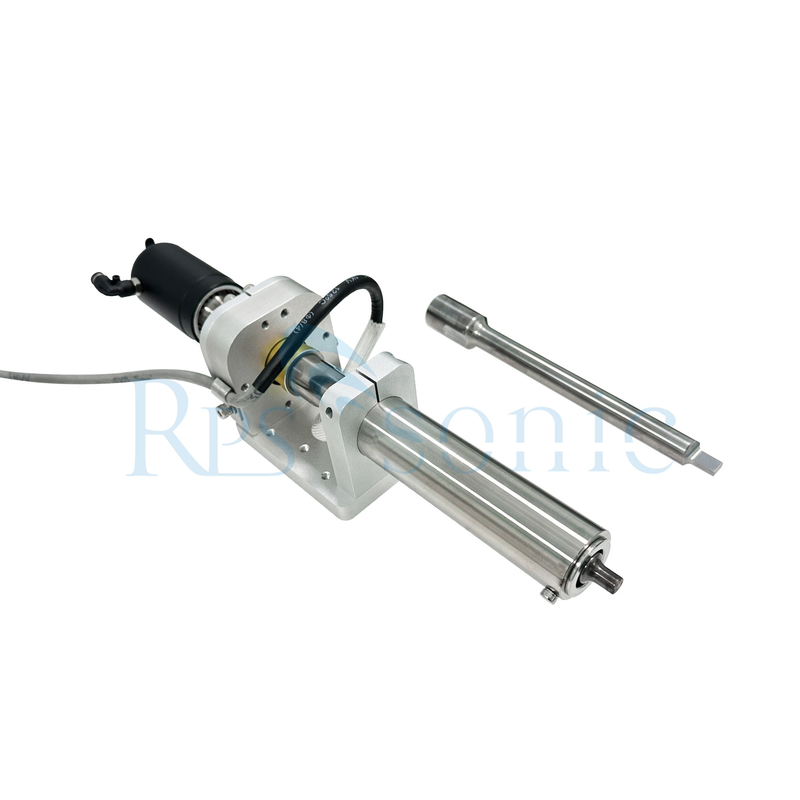

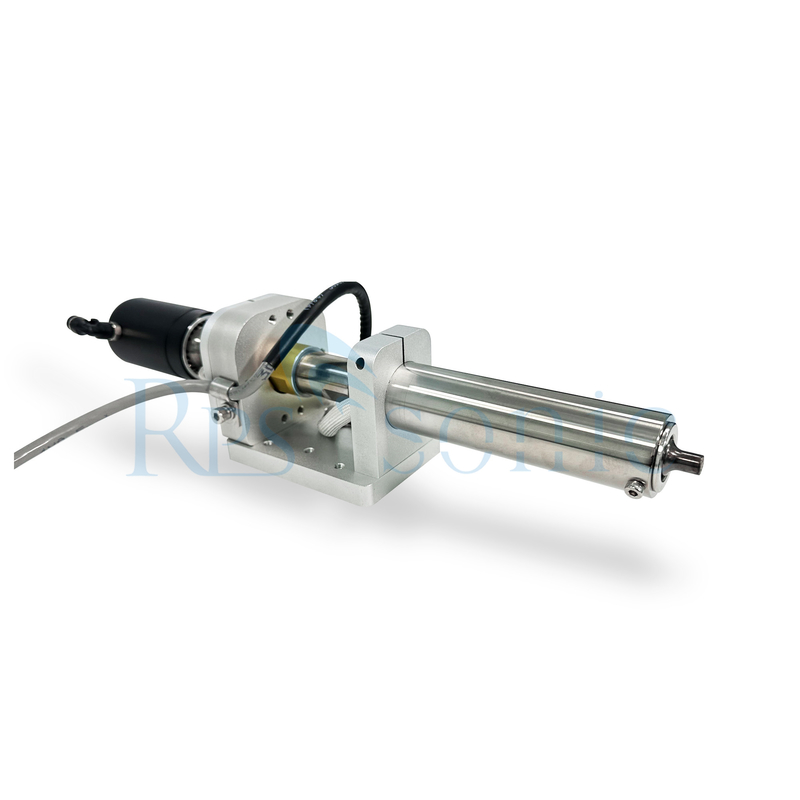

Estrutura

Gerador ultrasônico: Este é o componente central que gera sinais elétricos de alta frequência para impulsionar o transdutor ultrasônico.Geralmente tem funções como ajuste de frequência e controle de potência para se adaptar a diferentes requisitos de solda.
Transdutor Ultrassônico: Conforme mencionado anteriormente, ele converte energia elétrica em vibrações mecânicas.O transdutor é tipicamente feito de materiais piezoelétricos que exibem o efeito piezoelétrico, o que significa que eles podem deformar quando um campo elétrico é aplicado e gerar um campo elétrico quando deformado.

Ponta de solda: A ponta da solda é projetada para transmitir as vibrações ultrassônicas para a solda e a peça de trabalho.Geralmente é feito de materiais resistentes ao calor e eletricamente condutores, tais como liga de cobre ou tungstênioA forma e o tamanho da ponta do ferro de solda podem ser personalizados de acordo com diferentes aplicações de solda.
Manobra e sistema de arrefecimento: a manobra da solda ultra-sônica é concebida para facilitar o funcionamento e a aderência.Pode também incorporar um sistema de arrefecimento para evitar o sobreaquecimento do transdutor e de outros componentes durante o funcionamentoIsto é geralmente conseguido através de métodos de arrefecimento por ar ou água.

Exemplos de aplicação

Fabricação de eletrônicos: Na produção de componentes eletrônicos, é usado para soldar eletrodos em substratos de vidro e cerâmica, conectar materiais e componentes supercondutores,e ligações de ligação em circuitos integrados híbridos.
Dispositivos ópticos: É usado na fabricação de ornamentos de vidro e na metalização de vidros ópticos, como a ligação de arcos metálicos a fibras de vidro ópticas e a vedação de tubos de vidro.
Indústria da energia solar: É utilizada para a fiação dos eletrodos do vidro das células solares, simplificando o processo de produção e reduzindo os custos.
