Ferro de soldar ultrassônico de alta eficiência Soldagem ultrassônica de vidro para a indústria da construção

A soldagem ultrassônica une vidro, titânio, aço inoxidável e cerâmica

I. O que é um Ferro de Solda Ultrassônico?

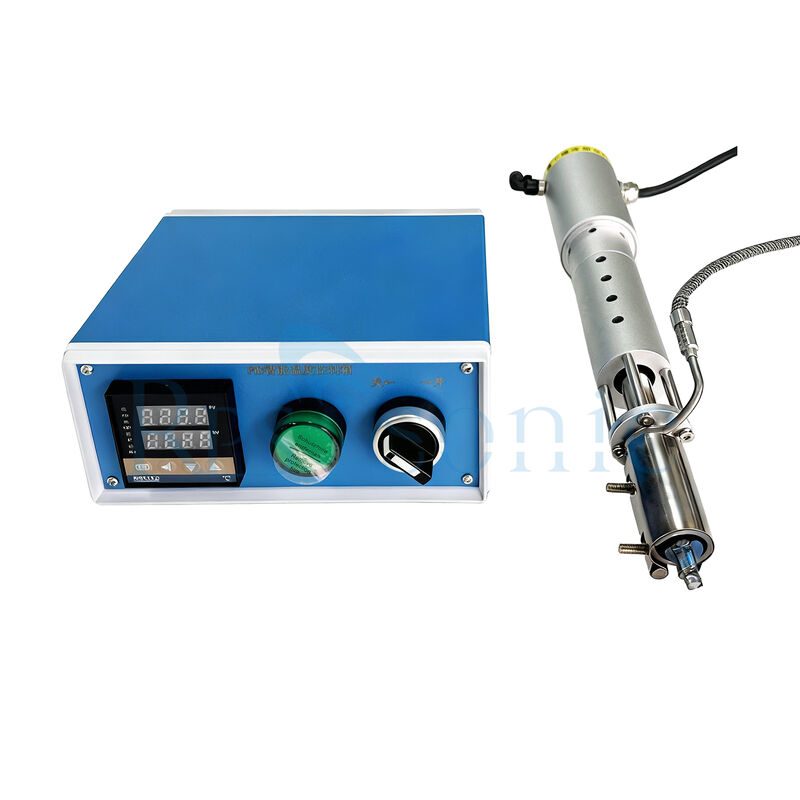

Um ferro de solda ultrassônico é um dispositivo de soldagem ecologicamente correto que integra aquecimento e vibração ultrassônica de alta frequência. Sua estrutura principal inclui um conjunto vibratório de cristal piezoelétrico, um elemento de aquecimento (como a ponta do ferro de solda) e uma ponta de solda de metal. A potência ultrassônica (10~50W), a frequência de vibração (normalmente 20~60kHz) e a temperatura de soldagem (faixa ajustável de 120-400℃) podem ser controladas com precisão através de um painel de controle. Seu princípio de funcionamento principal é o seguinte: primeiro, a solda é derretida pelo elemento de aquecimento; em seguida, a energia de vibração de alta frequência é transferida para a solda derretida. O efeito de cavitação gerado pela vibração quebra e dispersa a película de óxido na superfície do material de base. Simultaneamente, o efeito de fluxo acústico promove a molhagem e a difusão da solda com o material de base, formando, em última análise, uma junta soldada densa. A soldagem de alta qualidade pode ser alcançada sem a necessidade de fluxo.

II. Funções dos Ferros de Solda Ultrassônicos

* **Limpeza e Ativação da Superfície de Soldagem:** Através da cavitação, os ferros de solda ultrassônicos removem películas de óxido e impurezas da superfície dos materiais de base (metais, vidro, cerâmica, etc.), substituindo o efeito de limpeza química do fluxo e evitando contaminação residual e corrosão.
* **Melhorando a Qualidade da Soldagem:** A vibração de alta frequência força a solda líquida a penetrar nos microporos e fendas do material de base, expulsando bolhas de solda e reduzindo defeitos como soldagem incompleta e soldagem perdida. Isso resulta em uma junta soldada não porosa e de alta resistência, melhorando a vedação e a durabilidade da conexão.
* **Simplificando o Processo de Soldagem:** Elimina a necessidade de pré-tratamento de metalização de materiais não metálicos, como vidro, permitindo a brasagem direta de materiais diferentes, como metais e vidro/cerâmica. Isso encurta o processo de produção e reduz a dificuldade operacional e os riscos de qualidade.
* **Adaptando-se a Diversas Necessidades de Soldagem:** Equipados com ajuste automático de frequência e controle preciso de temperatura, os ferros de solda ultrassônicos podem controlar a quantidade de solda e a espessura da solda quando combinados com dispositivos de alimentação de fio. Eles são adequados para cenários de soldagem de diferentes tamanhos e materiais, acomodando operações de soldagem manual e linha de produção automatizada.

III. Principais Indústrias de Aplicação dos Ferros de Solda Ultrassônicos

* Indústria de Processamento Profundo de Vidro: União hermeticamente selada de vidro a vácuo, soldagem de eletrodos de vidro LCD, vedação de vidro de fibra óptica, etc.
* Indústria Eletrônica e de Semicondutores: União de pastilhas de semicondutores de potência, união de fios de circuitos integrados, conexão de componentes de dissipação de calor de baterias de nova energia, brasagem de baixa temperatura de grafeno/carbeto de silício, etc.
* Indústria de Energia Solar: Soldagem de contato de eletrodos de células solares (cristalinas, de filme fino);
* Indústria de Motores e Eletrodomésticos: Soldagem de enrolamento de transformadores (soldagem de fio de alumínio substituindo fio de cobre), soldagem de contato de aquecimento da janela traseira automotiva, conexão de componentes de vedação de eletrodomésticos, etc.
* Indústria de Fabricação de Precisão e Joalheria: Metalização de revestimento de óculos ópticos, fabricação de joias de vidro, união de pequenos acessórios de hardware, etc.
* Campos de Laboratório e Processamento Especial: Soldagem de materiais especiais em pequena escala, pesquisa sobre processos de união de materiais diferentes, etc.

Em comparação com os processos de soldagem tradicionais, os ferros de solda ultrassônicos oferecem várias vantagens importantes na soldagem de vidro a vácuo. Primeiro, eles alcançam soldagem de alta qualidade sem fluxo, uma de suas vantagens mais significativas. O efeito de cavitação do ultrassom remove diretamente a película de óxido da superfície do substrato, substituindo o efeito de limpeza química do fluxo. Isso não apenas evita a geração de fumos nocivos e protege o ambiente de produção, mas também elimina completamente o impacto dos resíduos de fluxo nos equipamentos de embalagem e nos níveis de vácuo. Além disso, elimina as etapas de limpeza subsequentes, simplificando significativamente o processo de produção e reduzindo os custos. Segundo, a qualidade da soldagem e o desempenho da vedação são superiores. A vibração de alta frequência força a solda líquida a penetrar nos microporos e fendas do material de base, selando essas pequenas lacunas e expulsando bolhas de ar da solda. Isso resulta em uma junta soldada porosa e densa, prevenindo efetivamente defeitos como soldas incompletas e vazamentos, e melhorando significativamente a taxa de sucesso da vedação e a taxa de qualificação do produto do vidro a vácuo. Além disso, a vibração ultrassônica aumenta o número de ligações quebradas na superfície do vidro, permitindo a ligação eletrônica entre o vidro e o metal e criando uma estrutura de intertravamento mecânico apertada entre as placas de vidro. Isso melhora muito a resistência e a durabilidade da conexão, garantindo o desempenho de vedação de longo prazo do vidro a vácuo.

Além disso, os ferros de solda ultrassônicos simplificam o processo de produção e reduzem a dificuldade operacional. O complexo processo de preparação da camada de metalização do vidro nos métodos tradicionais pode ser omitido. As conexões de brasagem vidro-metal e vidro-vidro podem ser alcançadas diretamente sem tratamento de metalização do vidro, encurtando o ciclo de produção e reduzindo os riscos de qualidade causados pela preparação inadequada da camada de metalização. Enquanto isso, o ferro de solda ultrassônico possui ajuste automático de frequência para lidar com as variações de carga de energia durante o processo de soldagem, garantindo a confiabilidade da soldagem. Sua temperatura pode ser controlada com precisão através de uma rede de área local e, combinada com o alimentador de fio e a estrutura de pré-aquecimento de ar quente, permite o controle preciso da quantidade de solda e da espessura da solda, adaptando-se às necessidades de soldagem de vidro a vácuo de diferentes tamanhos e especificações. Finalmente, possui uma gama mais ampla de aplicações e é mais ecologicamente correto. O ferro de solda ultrassônico pode soldar facilmente vários materiais de vidro, como vidro condutivo e vidro soda-cal, a diferentes metais, tornando-o adequado para vários cenários de soldagem na produção de vidro a vácuo. Suas características de não usar reagentes químicos nocivos e não emitir poluentes estão alinhadas com a tendência de desenvolvimento da produção verde industrial moderna, ajudando as empresas a alcançar atualizações ambientais.

Fabricação de Eletrônicos: É amplamente utilizado na produção de placas de circuito impresso (PCBs), para soldar componentes como resistores, capacitores, circuitos integrados, etc. na PCB. A alta precisão e confiabilidade da soldagem ultrassônica garantem a qualidade dos produtos eletrônicos.
Indústria Automobilística: Na fabricação de eletrônicos automotivos, como a produção de unidades de controle do motor, módulos de eletrônica de potência e chicotes de fiação automotivos, a soldagem ultrassônica é usada para obter conexões confiáveis entre diferentes componentes.
Indústria Aeroespacial e de Defesa: Devido à sua alta confiabilidade e capacidade de lidar com materiais de alto desempenho, a soldagem ultrassônica é usada na produção de eletrônicos aeroespaciais e de defesa, onde a qualidade e a confiabilidade das juntas de solda são de suma importância.
Fabricação de Joias: Também é empregada na indústria de joias para soldar metais preciosos e pedras preciosas. O controle preciso e o processo de soldagem suave da soldagem ultrassônica ajudam a evitar danos aos materiais delicados e garantem a qualidade das joias.

Estrutura

Gerador Ultrassônico: Este é o componente principal que gera sinais elétricos de alta frequência para acionar o transdutor ultrassônico. Geralmente, possui funções como ajuste de frequência e controle de potência para se adaptar a diferentes requisitos de soldagem.
Transdutor Ultrassônico: Como mencionado anteriormente, ele converte energia elétrica em vibrações mecânicas. O transdutor é tipicamente feito de materiais piezoelétricos que exibem o efeito piezoelétrico, o que significa que eles podem se deformar quando um campo elétrico é aplicado e gerar um campo elétrico quando deformados.

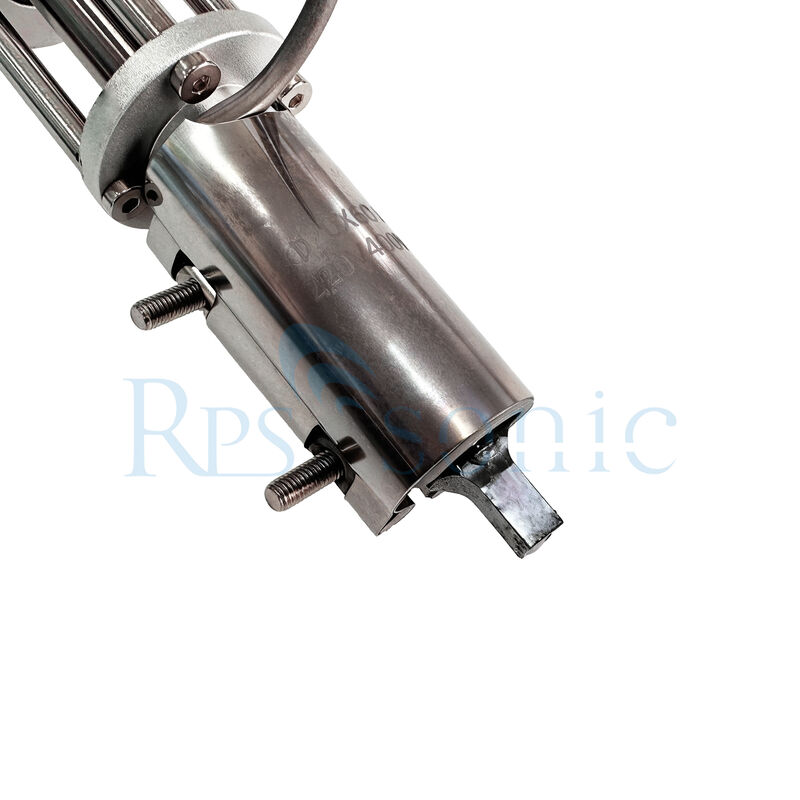

Ponta do Ferro de Solda: A ponta do ferro de solda é projetada para transmitir as vibrações ultrassônicas para a solda e a peça de trabalho. Geralmente, é feito de materiais resistentes ao calor e eletricamente condutores, como liga de cobre ou tungstênio. A forma e o tamanho da ponta do ferro de solda podem ser personalizados de acordo com diferentes aplicações de soldagem.

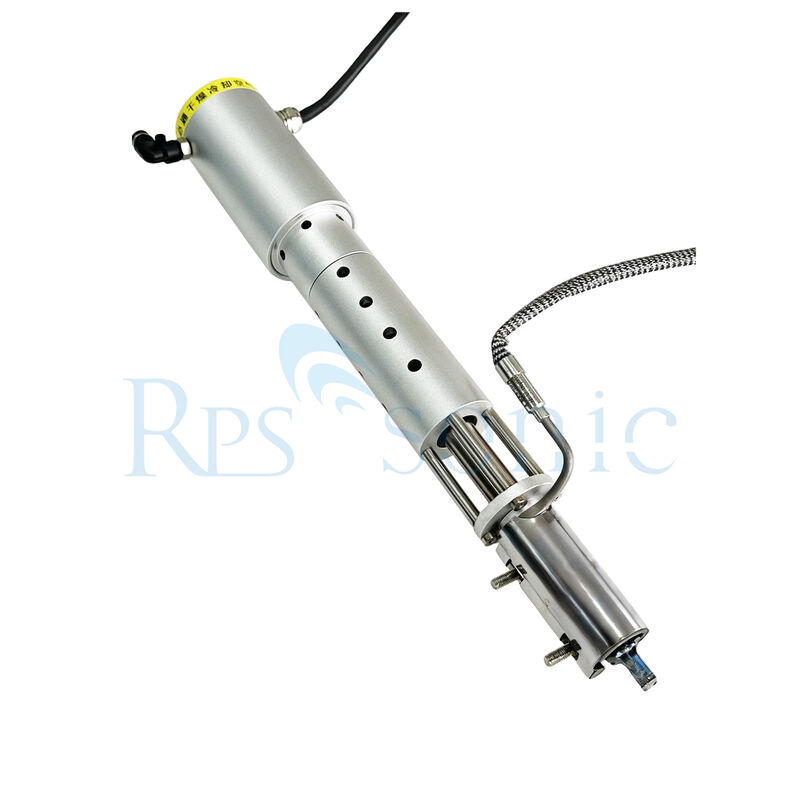

Cabo e Sistema de Resfriamento: O cabo do ferro de solda ultrassônico é projetado para fácil operação e aderência. Ele também pode incorporar um sistema de resfriamento para evitar o superaquecimento do transdutor e outros componentes durante a operação. Isso geralmente é alcançado por meio de métodos de resfriamento a ar ou resfriamento a água.

Exemplos de Aplicações

Fabricação de Eletrônicos: Na produção de componentes eletrônicos, é usado para soldar eletrodos em substratos de vidro e cerâmica, conectar materiais e componentes supercondutores e unir fios em circuitos integrados híbridos.
Dispositivos Ópticos: É usado na fabricação de ornamentos de vidro e na metalização de óculos ópticos, como unir aros de metal a fibras ópticas de vidro e selar tubos de vidro.
Indústria de Energia Solar: É usado para a fiação de eletrodos de vidro de células solares, simplificando o processo de produção e reduzindo custos.
