Ferro de solda por ultra-som para vidro e PCB

Ferro de solda por ultra-som para vidro e PCB

Um soldeiro ultrassônico é uma ferramenta de soldagem especializada que utiliza a tecnologia ultrassônica para melhorar o processo de soldagem.

Princípio de funcionamento

Geração de Vibração Ultrasônica: O soldador ultrasônico está equipado com um transdutor ultrasônico.Este transdutor converte a energia elétrica em vibrações mecânicas de alta frequência na faixa de frequência ultrasônica, normalmente variando de 20 kHz a 100 kHz.
Impacto sobre a solda e a peça: quando a ponta do ferro de solda entra em contacto com a solda e a peça a soldar, as vibrações ultra-sônicas são transmitidas para a área da junção da solda.As vibrações de alta frequência perturbam a camada de óxido na superfície da peça de trabalho e da soldaIsto permite que a solda molhe as superfícies de forma mais eficaz e penetre nas microfissuras e poros da peça de trabalho, resultando numa junção de solda mais forte e mais fiável.

Vantagens

Excelente capacidade de moldagem: pode melhorar significativamente o efeito de moldagem da solda na superfície da peça.Pode ser difícil obter uma boa umedecimento em alguns materiais com baixa soldabilidadeNo entanto, o soldador ultra-sônico pode superar este problema, garantindo uma junção de soldadura mais uniforme e completa.
Ligações de solda de alta qualidade: Ao promover uma melhor penetração e adesão da solda, a solda por ultrassom ajuda a formar ligações de solda com maior resistência e melhor condutividade elétrica.Isto é particularmente importante em aplicações onde é necessária uma elevada fiabilidade, como na indústria electrónica para a fabricação de placas de circuito impresso.
Dano térmico reduzido: em comparação com os métodos tradicionais de solda que dependem principalmente de altas temperaturas para derreter a solda,A solda por ultra-som pode obter bons resultados de solda a temperaturas relativamente mais baixasIsto ajuda a reduzir o risco de danos térmicos na peça de trabalho, especialmente para componentes e materiais sensíveis ao calor.
Adequado para vários materiais: pode ser usado para soldar uma grande variedade de materiais, incluindo alguns metais difíceis de soldar, como alumínio e cobre.As vibrações ultra-sônicas podem quebrar as camadas de óxido nestes materiais, permitindo uma solda bem sucedida.

Aplicações

Fabricação de eletrônicos: É amplamente utilizado na produção de placas de circuito impresso (PCBs), para solda de componentes como resistores, capacitores, circuitos integrados, etc. no PCB.A alta precisão e fiabilidade da solda ultra-sônica garantem a qualidade dos produtos eletrónicos.
Indústria automóvel: na fabricação de eletrônicos automotivos, tais como a produção de unidades de controle do motor, módulos de eletrônica de potência e arneses de fiação automotiva,A soldagem por ultra-som é utilizada para obter conexões fiáveis entre diferentes componentes.
Aeroespacial e Defesa: Devido à sua alta confiabilidade e capacidade de lidar com materiais de alto desempenho, a solda por ultrassom é usada na produção de eletrônicos aeroespaciais e de defesa,onde a qualidade e a fiabilidade das juntas de solda são de extrema importância.
Fabricação de jóias: Também é empregada na indústria de jóias para soldar metais preciosos e pedras preciosas.O controle preciso e o processo de solda suave da solda ultra-sônica ajudam a evitar danos aos materiais delicados e a garantir a qualidade da jóia.

Estrutura

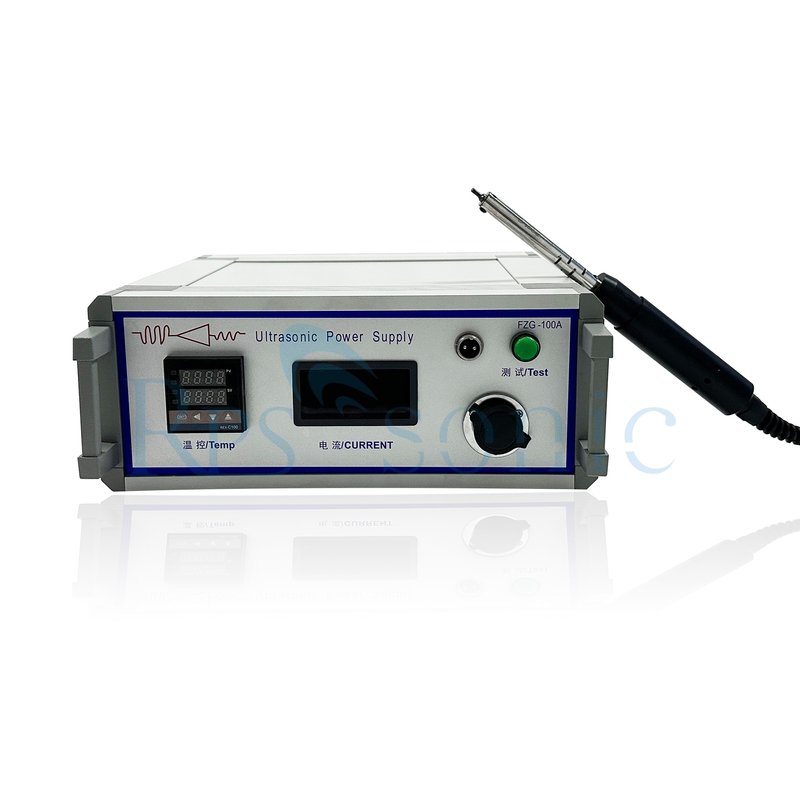

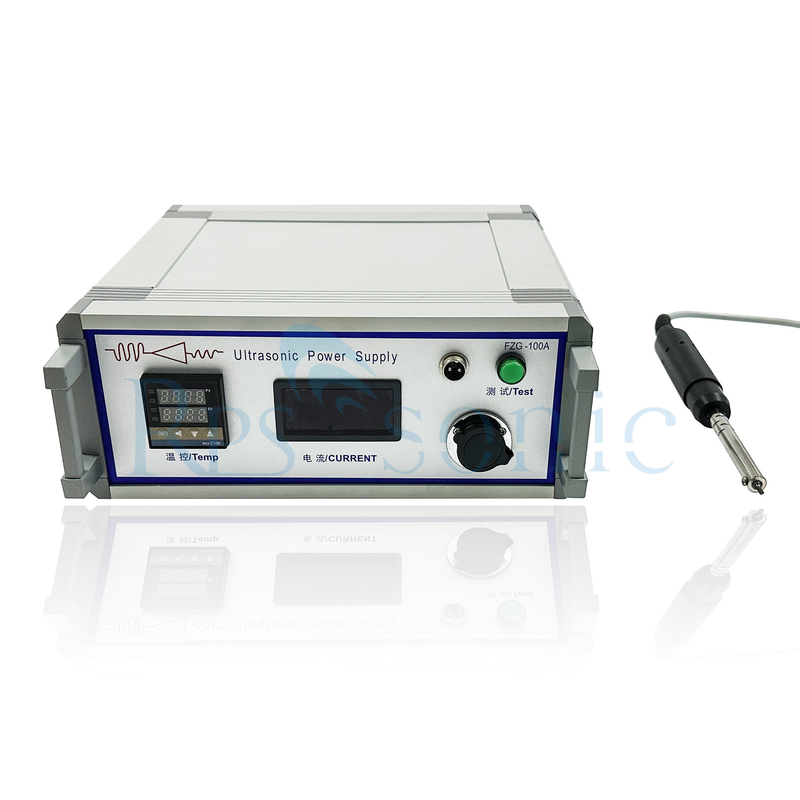

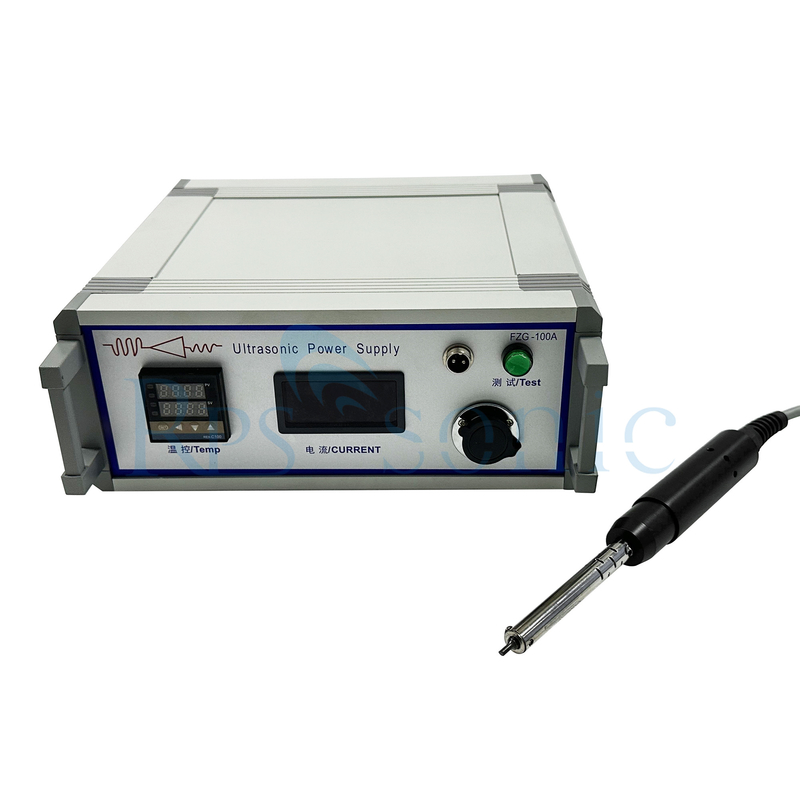

Gerador ultrasônico: Este é o componente central que gera sinais elétricos de alta frequência para impulsionar o transdutor ultrasônico.Geralmente tem funções como ajuste de frequência e controle de potência para se adaptar a diferentes requisitos de solda.
Transdutor Ultrassônico: Conforme mencionado anteriormente, ele converte energia elétrica em vibrações mecânicas.O transdutor é tipicamente feito de materiais piezoelétricos que exibem o efeito piezoelétrico, o que significa que eles podem deformar quando um campo elétrico é aplicado e gerar um campo elétrico quando deformado.

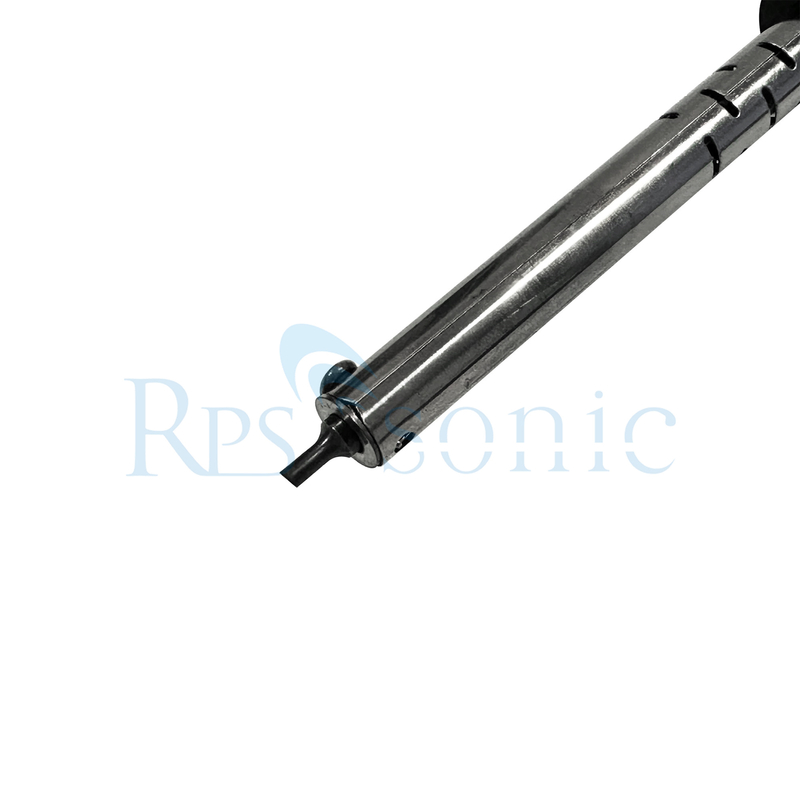

Ponta de solda: A ponta da solda é projetada para transmitir as vibrações ultrassônicas para a solda e a peça de trabalho.Geralmente é feito de materiais resistentes ao calor e eletricamente condutores, tais como liga de cobre ou tungstênioA forma e o tamanho da ponta do ferro de solda podem ser personalizados de acordo com diferentes aplicações de solda.
Manobra e sistema de arrefecimento: a manobra da solda ultra-sônica é concebida para facilitar o funcionamento e a aderência.Pode também incorporar um sistema de arrefecimento para evitar o sobreaquecimento do transdutor e de outros componentes durante o funcionamentoIsto é geralmente conseguido através de métodos de arrefecimento por ar ou água.

Quais são as vantagens de usar uma solda ultra-sônica em comparação com uma solda tradicional?
Existem aplicações ou indústrias específicas em que os ferro de solda por ultrassom são comumente utilizados?
Pode ser utilizado um soldador por ultrassom para todos os tipos de tarefas de soldadura?
