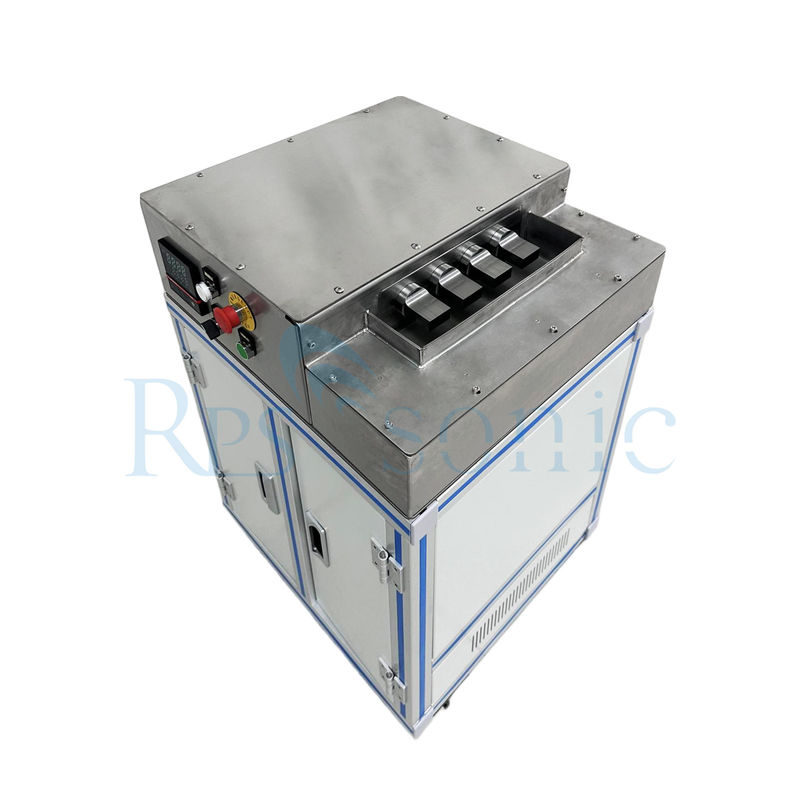

Máquina de enlatamento por ultra-som para fios de alumínio

Máquina de enlatamento por ultra-som para fios de alumínio

O que é uma máquina de enlatar por ultrassom?

Uma máquina de entalhe ultrassônico é um equipamento especializado usado na indústria de fabricação de eletrônicos.que envolve revestimento de superfícies metálicas com uma camada de estanhoIsto é particularmente importante para melhorar a soldabilidade e prevenir a corrosão de componentes como fios, conectores e placas de circuito.

Características principais das máquinas de enlatamento por ultra-som:

Tecnologia ultrasônica: utiliza ondas sonoras de alta frequência para criar bolhas de cavitação microscópicas em um banho líquido, ajudando na remoção de contaminantes e melhorando a adesão da lata.

Eficiência: A ação ultrasônica permite uma tintura mais rápida e uniforme em comparação com os métodos tradicionais.

Qualidade: produz um revestimento de estanho mais suave e consistente, o que aumenta a condutividade elétrica e a longevidade dos componentes.

Amigável ao ambiente: utiliza frequentemente produtos químicos menos nocivos em comparação com os processos de enlatamento convencionais, reduzindo o impacto ambiental.

Versatilidade: Adequado para vários materiais e formas de componentes, tornando-o útil em múltiplas aplicações.

Aplicações:

Fabricação de electrónica: Utilizada para preparar e revestir componentes electrónicos para solda.
Indústria do automóvel: enlatamento de conectores e fiação para melhorar a fiabilidade.
Telecomunicações: Revestimento de componentes para assegurar uma transmissão eficaz do sinal.

No geral, as máquinas de enlatamento ultra-sônico são vitais para garantir acabamentos de superfície de alta qualidade em componentes eletrônicos, contribuindo para um melhor desempenho e confiabilidade nos produtos finais.

Por que usar a conservação por ultrassom para fios de alumínio?

Quebra a camada de óxido de alumínio

O alumínio forma naturalmente uma camada de óxido (Al2O3), o que impede a ligação adequada da solda.

A cavitação ultrasônica (20 ¢ 40 kHz) interrompe esta camada, permitindo que a solda fundida adira.

Soldagem sem fluxo

Reduz ou elimina a necessidade de fluxo químico, tornando o processo mais limpo e mais ecológico.

Ligações mais fortes e confiáveis

Assegura um revestimento de solda uniforme sem vazios ou pontos fracos.

Mais rápido e mais eficiente do que os métodos tradicionais

As máquinas de estanho por ultra-som utilizam o efeito de cavitação e a vibração mecânica geradas pelo ultra-som no líquido de estanho fundido para obter um tratamento de estanho na superfície do metal.O processo específico é o seguinte::
Geração de sinais elétricos de alta frequência: O gerador ultrasônico gera sinais elétricos de alta frequência, geralmente com uma frequência de cerca de 20-30 kHz.
Amplificação e conversão do sinal: após o sinal eléctrico ser amplificado pelo alto-falante, é transmitido para o transdutor ultrasônico,que converte o sinal elétrico em vibração mecânica e gera ondas sonoras de alta frequência.
Peeling de camada de óxido: A onda sonora é transmitida para a cabeça de trabalho, que aplica vibração ao líquido de estanho para gerar pequenas bolhas no líquido de estanho fundido.Quando a pressão sonora atinge um determinado valorOs efeitos físicos podem destruir e remover a camada de óxido na superfície do metal.
Penetração e adesão do estanho líquido: A energia de vibração empurra o estanho líquido para os microporos e lacunas metálicas,para que o líquido de estanho possa molhar a superfície do metal e formar uma camada de estanho uniforme e firme sobre ela, eliminando as bolhas de solda e melhorando a adesão e a vedação entre as soldaduras ou entre estanho e soldaduras.

Quais indústrias estão atualmente adotando a tecnologia de estanho por ultrassom?

A tecnologia de estanho por ultra-som está sendo adotada em várias indústrias, principalmente devido à sua eficiência e qualidade superior.

1Fabricação de eletrónica

Amplamente utilizado para lagar placas de circuito, conectores e componentes eletrônicos para melhorar a solderabilidade e prevenir a corrosão.

2Indústria automóvel

Empregado para a fixação de arneses de fiação, conectores e unidades de controlo eletrónico, garantindo ligações e desempenho fiáveis.

3- Telecomunicações

Usado para revestimento de componentes como antenas, placas de circuito e conectores, melhorando a transmissão e durabilidade do sinal.

4Aeronáutica

Adotado para componentes críticos em que a fiabilidade e o desempenho são primordiais, particularmente em cablagens e conjuntos eletrónicos.

5Dispositivos médicos

Utilizado na fabricação de equipamentos e dispositivos médicos onde ligações confiáveis e de alta qualidade são essenciais para a segurança e a funcionalidade.

6Energia renovável

Implementado na produção de painéis solares e componentes de turbinas eólicas para melhorar as ligações elétricas e a resistência aos fatores ambientais.

7Equipamento industrial

Utilizado para a fixação de conectores e fiação em várias máquinas industriais, aumentando a eficiência operacional e a vida útil.

8. Eletrónica de Consumo

Adotado para a fabricação de itens como smartphones, computadores e eletrodomésticos, onde a qualidade e o desempenho são críticos.

9Defesa e Militar

Empregado na produção de sistemas eletrónicos seguros e fiáveis utilizados em aplicações de defesa, garantindo elevados padrões de qualidade e durabilidade.

Pode explicar mais detalhadamente o processo de enlatamento por ultrassom?

O processo de estanho por ultra-som envolve várias etapas-chave e utiliza a tecnologia de ultra-som para melhorar o estanho de superfícies metálicas.

1Preparação de componentes

Limpeza: Antes de fazer lata, os componentes devem ser completamente limpos para remover contaminantes como óleos, sujeira e oxidação.
Inspecção: Os componentes são inspeccionados para detectar defeitos ou irregularidades que possam afectar o processo de enlatamento.

2. Limpeza ultrasônica

Banho ultrasônico: Os componentes são imersos em uma solução líquida de limpeza (muitas vezes à base de água) dentro de um tanque de limpeza ultrasônica.
Ondas Ultrasônicas: Ondas sonoras de alta frequência são geradas usando transdutores, criando mudanças rápidas de pressão no líquido.Isto leva à formação e colapso de bolhas microscópicas (cavitação).
Limpeza eficaz: A acção de cavitação remove eficazmente os contaminantes da superfície dos componentes, garantindo um substrato limpo para a lata.

3Processo de estanho

Banho de estanho: Após a limpeza, os componentes são transferidos para um banho de estanho que contém estanho fundido ou uma liga de estanho.
Aplicação ultrasônica: As ondas ultrasônicas são aplicadas durante o processo de estanho.

Aumentar a transferência de calor: as vibrações aumentam o movimento das partículas de estanho, promovendo uma melhor transferência de calor e um derretimento mais rápido.
Melhoria da umedecimento: as ondas ultra-sônicas facilitam a umedecimento do substrato com o estanho fundido, garantindo um revestimento uniforme.

Controle de tempo e temperatura: O processo é controlado para um tempo e uma temperatura ideais para alcançar a espessura e a qualidade desejadas da camada de estanho.

4Refrigeramento e solidificação

Refrigeração: Após o revestimento, os componentes são retirados do banho de lata e deixados arrefecerem.
Inspecção do revestimento: a espessura e a qualidade do revestimento de estanho são inspeccionadas para assegurar que cumprem as especificações.

5Tratamento pós-tintura

Processos de acabamento: podem ser aplicados processos adicionais, como polir ou limpar ainda mais, para melhorar o acabamento da superfície ou preparar os componentes para montagem.
Controle de qualidade: são realizadas inspecções finais para assegurar que os componentes cumprem todas as normas exigidas antes de serem enviados para utilização na fabricação.

Benefícios do processo de enlatamento por ultrassom

Limpeza aprimorada: A etapa de limpeza por ultra-som garante que as superfícies estejam livres de contaminantes, o que é fundamental para a adesão e o desempenho.
Revestimento uniforme: A aplicação de ondas ultra-sônicas durante o enlatamento promove a distribuição uniforme da camada de estanho.
Eficiência: O processo reduz o tempo necessário para limpeza e enlatamento, aumentando a eficiência geral da produção.

Em resumo, o processo de estagnação por ultra-som combina técnicas avançadas de limpeza e revestimento para produzir produtos de alta qualidade,Componentes fiáveis adequados para várias aplicações na indústria eletrónica e noutras indústrias.
