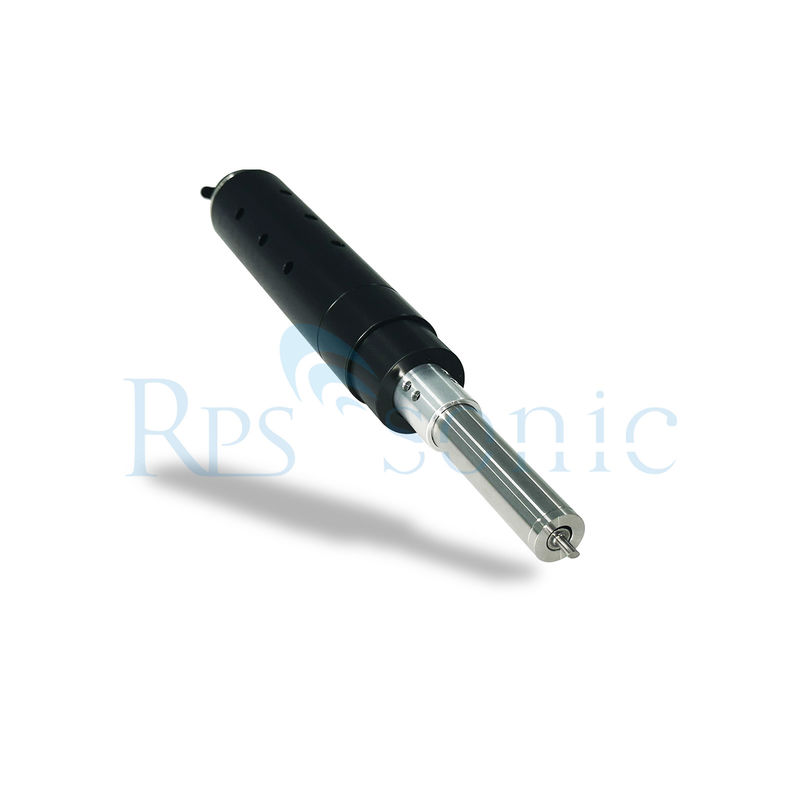

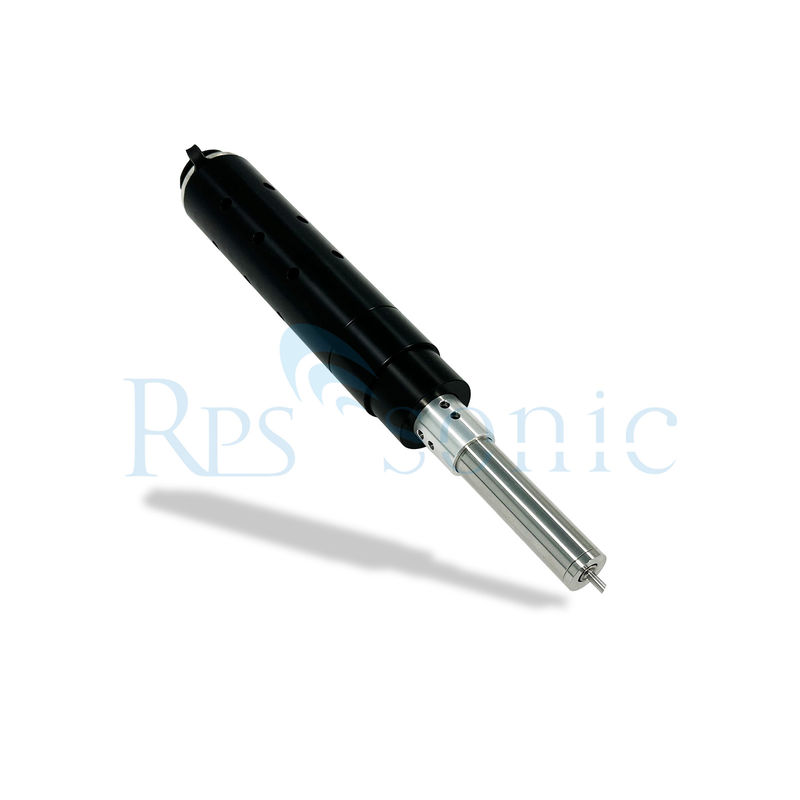

Ferramenta de solda por ultra-som de mão Ferramenta de solda por ultra-som
UmFerro de solda por ultra-somÉ uma ferramenta de solda especializada que utiliza vibrações ultra-sônicas para melhorar o processo de solda, particularmente para materiais desafiadores como metais não ferrosos, componentes revestidos,ou superfícies com óxidos persistentesA seguir, uma descrição pormenorizada das suas características, princípios de funcionamento, aplicações e vantagens:
Ao contrário dos soldadores tradicionais que dependem apenas do calor, os soldadores ultra-sônicos combinamcalorcomvibrações mecânicas de alta frequência(ondas ultra-sônicas, tipicamente a 20~40 kHz).
- Limpeza assistida por vibração: As ondas ultrassônicas geram microcavitações e forças de cisalhamento que se decompõemcamadas de óxidoA utilização de óxidos (por exemplo, em alumínio, cobre ou aço inoxidável) pode impedir que a solda adere corretamente.
- Melhoria da umedecimento: Ao eliminar os óxidos, a solda (muitas vezes sem chumbo ou ligas especializadas) pode molhar a superfície de forma mais eficaz, formando uma forte ligação metalúrgica.
- Transferência de calor: O ferro continua a fornecer energia térmica para derreter a solda, mas as vibrações ultra-sônicas melhoram significativamente a eficiência do processo.
Uma solda ultra-sônica inclui tipicamente:
- Transdutor de ultra-somConverte energia elétrica em vibrações mecânicas.

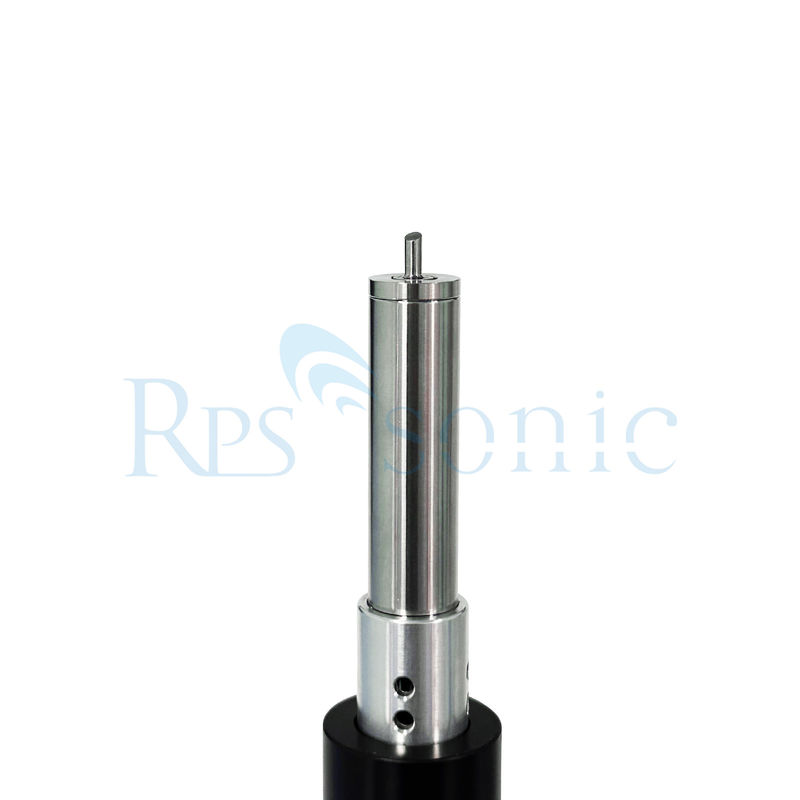

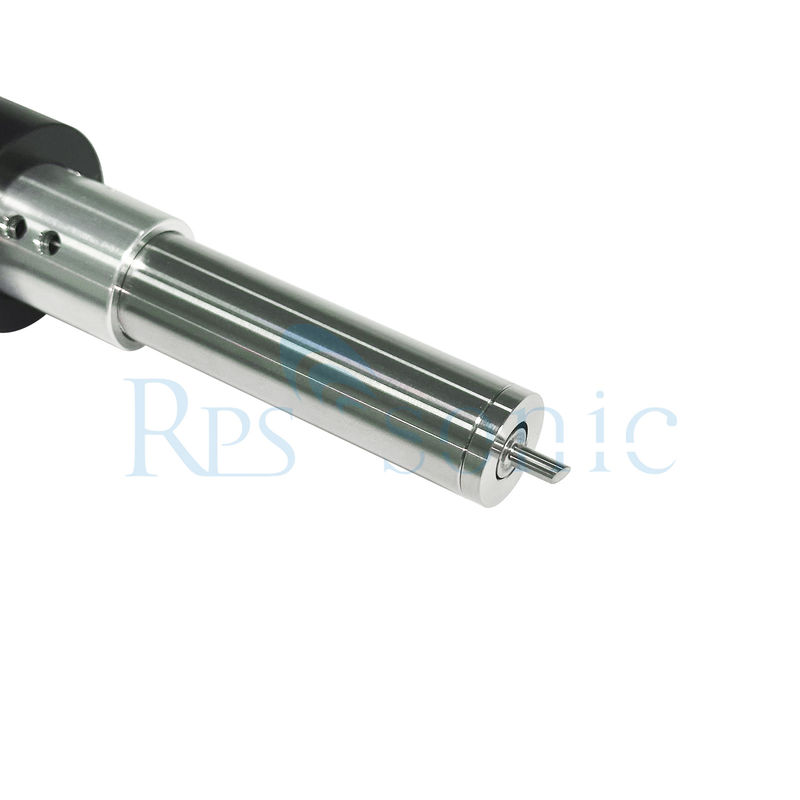

- Dica de soldaA ponta é muitas vezes feita de materiais duráveis (por exemplo, titânio ou aço revestido) para resistir a vibrações de alta frequência.

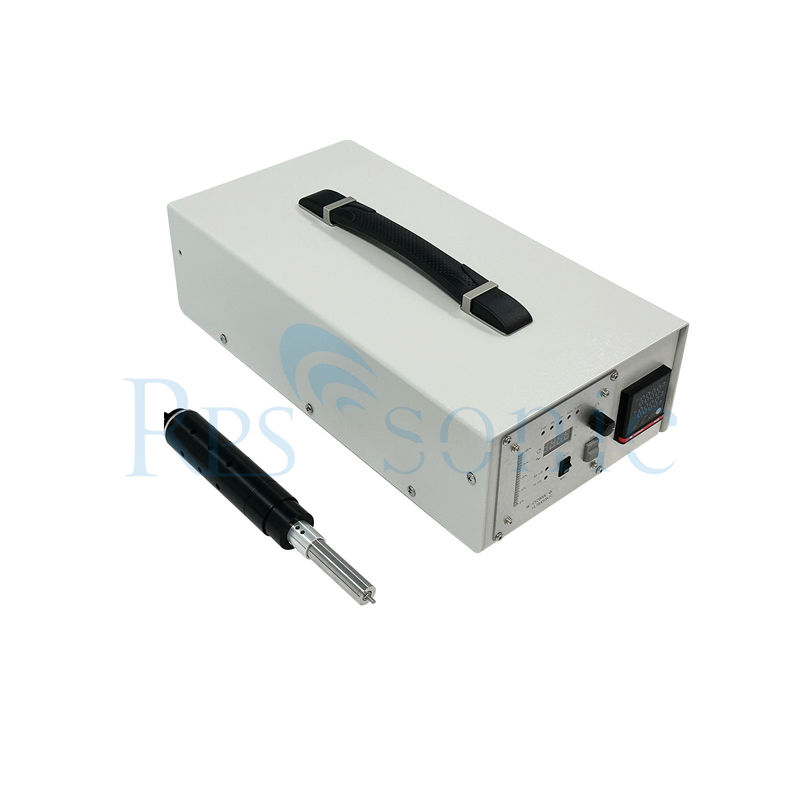

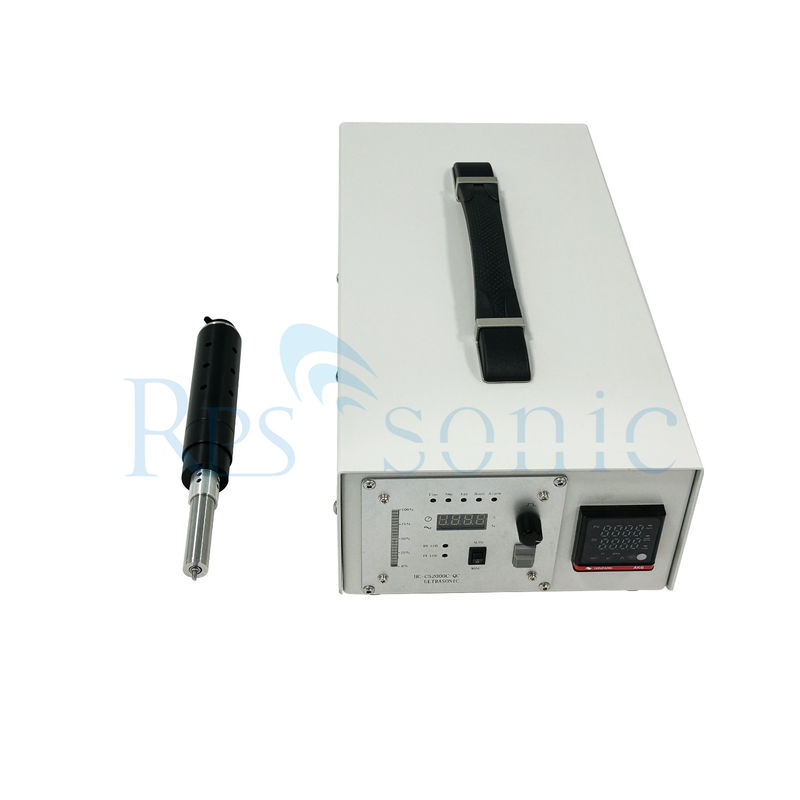

- Fornecimento de energia: Fornece calor (através de um elemento de aquecimento) e energia ultrassônica ao transdutor.
- Unidade de controloAjusta parâmetros como temperatura, amplitude de vibração e tempo de solda.
A solda ultra-sônica é ideal para cenários em que a solda tradicional falha devido à oxidação ou complexidade do material.
- Fabricação de produtos electrónicos: Soldar componentes de alumínio ou cobre em placas de circuito, especialmente para aplicações de alta fiabilidade, como aeronáutica ou eletrónica automotiva.
- Joalharia e metalurgia: Ligação de metais não ferrosos (por exemplo, prata, ouro, alumínio) sem calor excessivo, o que pode danificar desenhos delicados.
- Produção de painéis solares: Ligação de fitas de alumínio ou cobre a células solares, onde predominam camadas de óxido.
- Dispositivos médicos: Soldar pequenos componentes em equipamentos médicos, exigindo juntas precisas e limpas.
- Trabalhos de reparação: Dessoldagem ou retrabalho de componentes em placas oxidadas ou corroídas.
| Características |
Soldagem por ultra-som |
Soldadura Tradicional |
| Eliminação de óxidos |
Automático através de vibrações ultra-sônicas. |
Requer fluxo ou limpeza manual. |
| Moldagem da solda |
Excelente, mesmo em metais difíceis. |
Pobre em superfícies oxidadas sem fluxo. |
| Dependência do fluxo |
Redução da necessidade de fluxo (amigável ao ambiente). |
Grande dependência do fluxo (pode causar resíduos). |
| Exposição ao calor |
Requer menos calor, reduzindo o risco de danos. |
Uma temperatura mais elevada pode danificar componentes sensíveis. |
| Força das articulações |
Laços mais fortes e confiáveis. |
Variável, dependendo da limpeza da superfície. |
- Custo: Os soldadores de ultra-som são mais caros do que os modelos tradicionais devido ao transdutor e à eletrônica adicionados.
- Complexidade: Requer uma calibração cuidadosa dos ajustes de temperatura e vibração para diferentes materiais.
- Dica Desgaste: A ponta de solda pode degradar-se mais rapidamente devido a vibrações contínuas, exigindo uma substituição regular.
- Ruído: As vibrações ultra-sônicas podem produzir sons agudos (embora muitas vezes abaixo do alcance do ouvido humano, dependendo da frequência).
- Unidades portáteis: Portátil para trabalhos de solda manual (por exemplo, trabalhos de reparação ou produção em pequena escala).
- Sistemas montados em bancos: Modelos industriais para linhas de montagem automatizadas, que permitem um controlo preciso do calor e das vibrações.
- Pistolas de solda por ultra-som: Combinar solda e aplicação de fluxo numa única ferramenta, otimizando a eficiência.
- Redução do fluxo: Ao minimizar a dependência de fluxos químicos, a solda por ultrassom reduz os resíduos perigosos e melhora a segurança no local de trabalho.
- Gestão do calor: Uma menor potência térmica reduz o risco de queimaduras ou danos térmicos aos componentes.
Os ferro de solda ultra-sônico são indispensáveis para juntar materiais difíceis onde os métodos tradicionais são insuficientes.juntas de solda mais fortes com menos dependência de produtos químicos, tornando-os valiosos em indústrias que exigem alta precisão e fiabilidade.Resultados profissionais.
Os ferro de solda ultra-sônico desempenham um papel fundamental na fabricação de eletrónica, em especial para tarefas que envolvam:Outros metais,superfícies propensas à oxidação, oucomponentes sensíveisA seguir estão apresentadas as suas aplicações comuns neste domínio, juntamente com ideias técnicas e exemplos:
O alumínio é leve e económico, mas constitui umacamada de óxido espessa e resistente (Al2O3)A soldagem por ultra-som resolve isto:
- A degradação dos óxidos: As vibrações perturbam a camada de Al2O3, permitindo que a solda (por exemplo, ligas de alumínio e estanho) se ligue diretamente ao metal.
- Aplicações:
- Eletrónica de potência: Ligação de dissipadores de calor de alumínio a PCB em amplificadores de potência ou reguladores de tensão para melhorar a dissipação térmica.
- Eletrônica automóvel: Soldar fios de alumínio ou terminais em sensores de automóveis, faróis LED ou sistemas de gestão de baterias de veículos eléctricos (VE).
- Eletrônicos de consumo: Ligação de caixas ou escudos de alumínio a PCBs em smartphones ou laptops para supressão de interferências eletromagnéticas (EMI).
Enquanto o cobre solda mais facilmente do que o alumínio,oxidação(por exemplo, CuO/Cu2O) evariações da espessura do revestimentoA solda ultra-sônica melhora:
- Molhar o cobre oxidado: Usado em traços de cobre envelhecido ou exposto em PCB durante reparação ou retrabalho.
- Aplicações:
- Circuitos de alta corrente: Soldar buses ou traços de cobre espessos em inversores, motores ou baterias (por exemplo, em veículos elétricos ou sistemas de energia renovável).
- PCB flexíveis: ligação de traços de flexão de cobre a PCB rígidos, onde o calor tradicional pode danificar substratos flexíveis.
- Componentes revestidos de cobre: Garantir articulações fiáveis em conectores, interruptores ou relés revestidos de cobre.
Estes metais são resistentes à corrosão, mas têmfraca solderabilidadeA soldagem por ultra-som permite:
- Ligação metalúrgica direta: Ao remover os óxidos, a solda (muitas vezes com teor de níquel ou prata) adere sem fluxo excessivo.
- Aplicações:
- Eletrónica industrial: Soldar suportes ou caixas de aço inoxidável para PCB em ambientes adversos (por exemplo, automação de fábricas, equipamento de petróleo/gás).
- Dispositivos médicos: Ligação de componentes cobertos de níquel em marcapasos, equipamentos de ressonância magnética ou ferramentas cirúrgicas, onde a biocompatibilidade e a confiabilidade são críticas.
As regulamentações ambientais (por exemplo, RoHS) conduzem à utilização de soldas sem chumbo (por exemplo, Sn-Ag-Cu), que têmpontos de fusão mais elevadosemenor capacidade de umedecimentoA solda por ultra-som resolve este problema:
- Reduzir a tensão superficial: As vibrações ajudam o fluxo de solda livre de chumbo em espaços apertados ou componentes finos.
- Aplicações:
- PCBs de alta densidade: microprocessadores de solda, BGA (matrizes de grelhas de bolas) ou QFN (pacotes quadrados sem chumbo) com resíduos mínimos de fluxo.
- Eletrónica aeroespacial: Cumprir normas rigorosas para articulações sem chumbo e com baixas emissões de gases em componentes de aviónica ou de satélites.
|
|
|
|
|
Amplitude ultrasônica ajustável
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
