Lugar de origem:
porcelana
Marca:
RPS-SONIC
Certificação:
CE
Número do modelo:
RPS-WH-100
Contacte-nos
Pistola de pulverização de revestimento fotoresistente por ultra-som para equipamento de pintura de wafers de silício
O que é o bico de pulverização ultra-sônico?
Uma máquina de revestimento por pulverização de cola ultra-sônica é um dispositivo especializado projetado para aplicar revestimentos adesivos usando tecnologia de pulverização por ultrassom.Esta máquina é particularmente útil em várias aplicações industriais onde a precisão e a eficiência são críticas.
Características fundamentais
Tecnologia ultrasônica: usa vibrações ultrasônicas para criar uma névoa fina de adesivo, permitindo uma aplicação uniforme sem overspray.
Tamanho das gotas ajustável: o tamanho das gotas pode ser controlado, o que é essencial para diferentes substratos e tipos de adesivos.
Alta eficiência: reduz o desperdício de material adesivo, o que resulta em poupança de custos e utilização eficiente dos recursos.
Aplicações versáteis: Adequado para materiais de ligação em indústrias como automóveis, eletrônicos, têxteis e embalagens.
Processo automatizado: Frequentemente integrado em linhas de produção automatizadas, aumentando a velocidade e a consistência na aplicação de adesivos.
Aplicações
Eletrónica: Para a aplicação de adesivos em processos de montagem, tais como a fixação de componentes em placas de circuito.
Automóvel: Usado para colagem e vedação de componentes na fabricação de veículos.
Tecidos: Para aplicação de adesivos em processos de laminação e ligação de tecidos.
Embalagem: Aplica adesivos de forma eficiente na vedação de caixas e na montagem de embalagens.
Vantagens
Redução do desperdício de material: A precisão do spray ultrasônico minimiza o uso excessivo de adesivos. Melhor qualidade de ligação: até mesmo o revestimento melhora a qualidade das ligações entre materiais.Taxas de produção mais rápidas: A automação e a pulverização eficiente conduzem a tempos de processamento mais rápidos.
Se precisar de mais detalhes sobre modelos específicos, fabricantes ou aplicações, avise-me!
Qual é o parâmetro do bico de pulverização?
| Ponto | Tipo largo | Tipo difuso | Tipo de agrupamento | bico comprido | Fornecimento externo de fluidos |
| Diâmetro da partícula atomizada | 15 a 40 | 15-41 | 15-42 | 15 a 20 | 15 a 20 |
| Largura de pulverização (mm) | 40 a 120 | 40 a 80 | 2 a 20 | 1 a 3 | 0.5-2 |
| altura de pulverização (mm) | 50 a 150 | 30 a 80 | 10 a 30 | 10 a 20 | 10 a 20 |
| Fluxo (ml/min) | 0.5-20 | 0.5-20 | 0.5-10 | 0.5-10 | 0.01-1 |
| Viscosidade adequada (cps) | < 30 | < 30 | < 30 | < 15 | < 15 |
| Tamanho das partículas no líquido (um) | < 20 | < 15 | < 10 | < 8 | < 8 |
| Pressão de desvio (mpa) | < 0.05 | < 0.05 | < 0.05 | / | / |

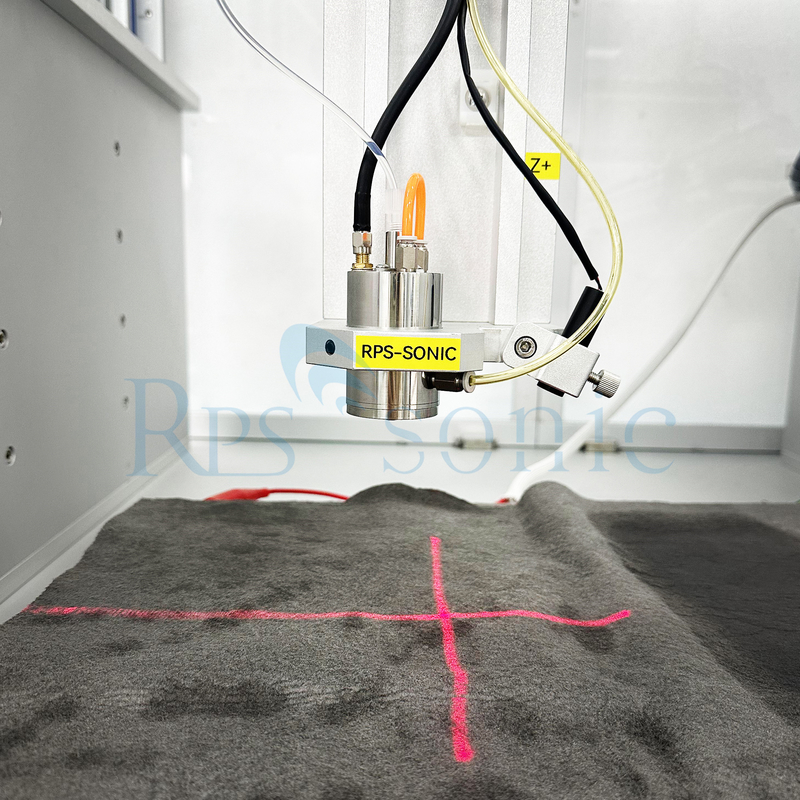

Tens as fotografias do bocal de pulverização?
Vantagens
O revestimento ultrasônico de wafers de silício com um equipamento de pintura envolve várias etapas e princípios.
1. Visão geral do revestimento ultrasónico
O revestimento ultrasônico utiliza ondas sonoras de alta frequência para atomizar o fotoresistente líquido em gotículas finas.
2. Componentes de equipamento
Transdutor ultrasônico: Converte energia elétrica em ondas ultrasônicas, que criam vibrações no líquido.
Bocal de pulverização: concebido para dispersar o fotoresistente atomizado sobre a bolacha.

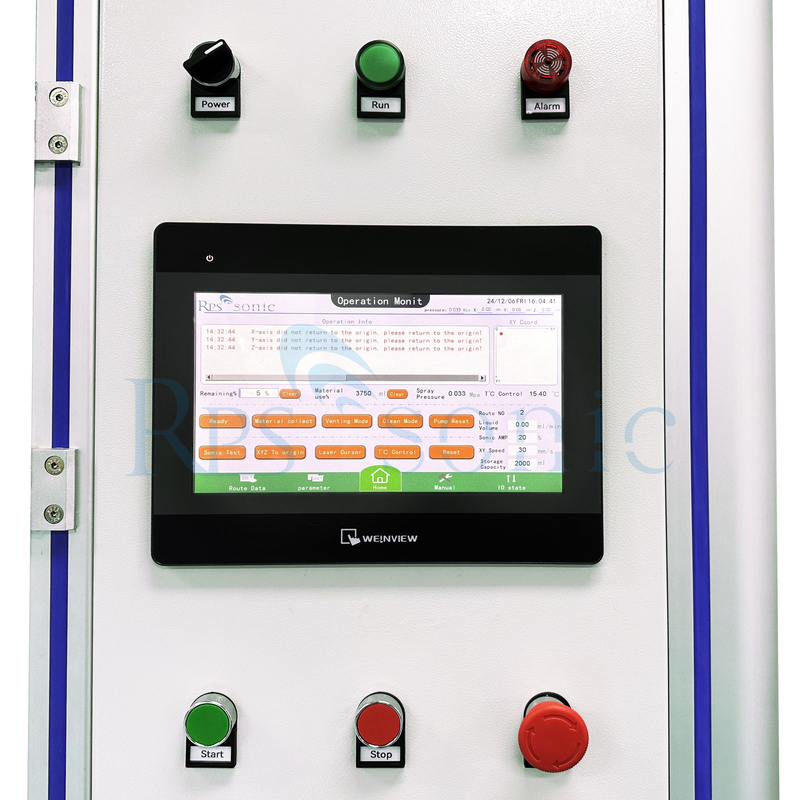

Sistema de controlo: Gerencia parâmetros como a taxa de fluxo de pulverização, frequência e espessura do revestimento.
3. Pasos de preparação
Limpeza de wafer: Certifique-se de que as wafers de silício sejam completamente limpas para remover contaminantes que possam afetar a adesão.
Seleção de fotoresistentes: Escolha o tipo apropriado de fotoresistentes com base na aplicação e especificações desejadas.
4Processo de revestimento
Instalação: colocar a bolacha de silício de forma segura na plataforma de revestimento.
Carregamento de fotoresistentes: preencher a pistola de pulverização com o material fotoresistente selecionado.
Ativação ultrasônica: ative o transdutor ultrasônico para gerar vibrações de alta frequência.
Pulverização: O bico pulveriza o fotoresistente atomizado sobre a bolacha.
Parâmetros de controlo: ajustar configurações como ângulo de pulverização, distância da bolacha e velocidade de revestimento para alcançar a espessura e uniformidade desejadas.
5Procedimentos pós-revestimento
Seca: Deixe a bolacha revestida secar adequadamente, seja por evaporação natural ou usando uma placa quente.
Cozimento: Fazer cozimento suave para remover solventes e melhorar a adesão.
Inspecção: verificar a uniformidade e os defeitos da bolacha revestida.
6. Vantagens do Revestimento Ultrassónico
Espessura uniforme: garante um revestimento consistente em toda a superfície da bolacha.
Redução do desperdício de material: a atomização eficiente minimiza o uso excessivo de fotoresistentes.
Aplicações versáteis: adequado para vários materiais fotoresistentes e tamanhos de wafer.
Conclusão
O revestimento ultrasônico é um método eficaz para aplicar fotoresistência em wafers de silício, aumentando a precisão e a eficiência na fabricação de semicondutores e campos relacionados.
Como os bicos de pulverização ultra-sônicos se comparam aos bicos de pulverização tradicionais em termos de eficiência?
Os bicos de pulverização ultra-sônicos oferecem várias vantagens em relação aos bicos de pulverização tradicionais em termos de eficiência.
Eficiência de atomização: os bicos de pulverização ultra-sônicos são altamente eficientes na atomização de líquidos em gotículas finas.
Redução da sobreespalhamento: os bicos de pulverização tradicionais geram muitas vezes uma quantidade significativa de sobreespalhamento, o que se refere à perda de líquido que não atinge o alvo pretendido.
Qualidade do revestimento: os bicos de pulverização ultra-sônicos são particularmente vantajosos em aplicações em que é necessário um revestimento de alta qualidade.
Poupança de material: Devido à sua atomização eficiente e à redução do excesso de pulverização, os bicos de pulverização ultrassônicos podem ajudar a economizar em custos de material.
Versatilidade: os bicos de pulverização ultra-sônicos podem lidar com uma ampla gama de líquidos, incluindo soluções à base de água, solventes, suspensões e fluidos viscosos.
Vale a pena notar que os bicos de pulverização tradicionais têm suas próprias vantagens em certos cenários, como aplicações de alto fluxo ou situações em que são desejadas gotículas maiores.A escolha entre bocas de pulverização ultra-sônicas e bocas de pulverização tradicionais depende dos requisitos específicos da aplicação e do resultado desejado em termos de eficiência, qualidade do revestimento e poupança de materiais.
Pode fornecer exemplos de indústrias ou aplicações onde os bicos de pulverização ultrasônicos são comumente utilizados?

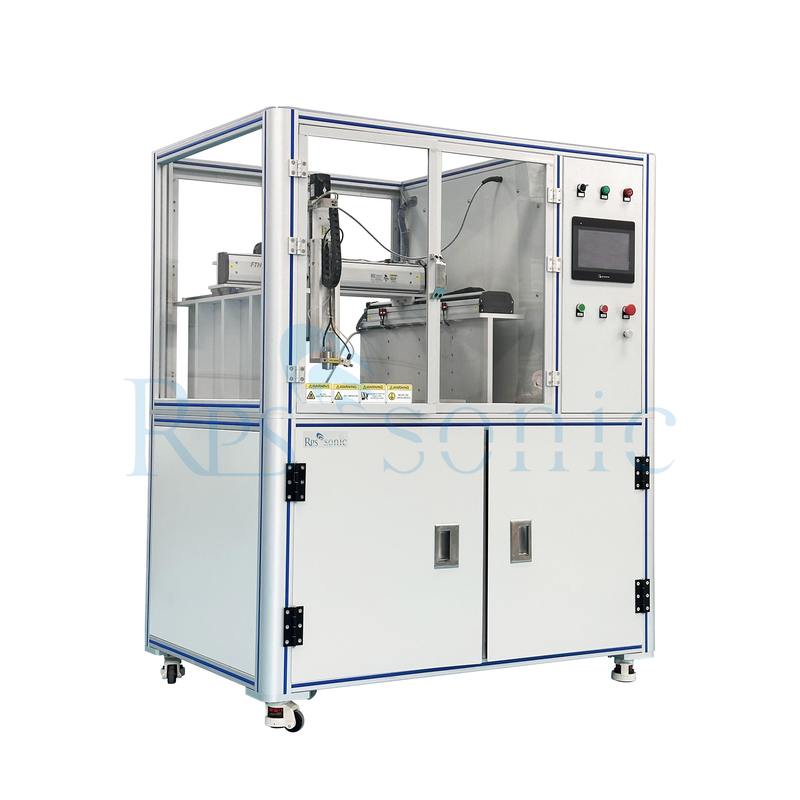

Sistema de pulverização por ultra-som
O equipamento de pulverização ultra-sônica tem auto-limpeza, o que pode evitar a poluição da parede interna do tubo de coleta de sangue durante o processo de pulverização,e também pode evitar a contaminação do seu próprio bocalO sistema de pulverização ultra-sônica pode programar o número, a distância, a espessura e outros parâmetros de pulverização,para assegurar a precisão do efeito de pulverizaçãoO equipamento de pulverização ultrasônica pode poupar matérias-primas, e a taxa de utilização das matérias-primas é tão alta quanto 85%.Os atomizadores ultrassônicos industriais podem ser facilmente adaptados às linhas de produção existentes para pulverização eficiente com um desempenho de qualidade consistente.
Como uma tecnologia comprovada industrialmente,A pulverização ultra-sônica foi aplicada com sucesso a linhas de revestimento de película fina de alto desempenho na fabricação de eletrônicos de precisão, como semicondutores, dispositivos de precisão, aplicações de nanotecnologia, células de combustível e células solares.resultando em partículas com uma superfície elevada.
Pode fornecer o vídeo de funcionamento do bocal de pulverização?
